[유틸리티] RS232 시리얼 / TCP / UDP 통신을 위한 프리웨어 프로그램 Hercules SETUP!

Hercules SETUP utility

홈페이지: www.hw-group.com

Devices overview - All Devices | HW-group.com

HW-group이라는 곳은 모니터링, IoT 장치, 제어 관련한 제품과 소프트웨어를 판매하는 곳인데요. 이곳에서 RS232 시리얼 통신, TCP 통신, UDP 통신을 위한 Hercules SETUP utility 프로그램을 프리웨어로 제공하고 있습니다. 특정 장치와 통신 테스트를 하기에 아주 유용한 프로그램입니다. 간단히 특징을 정리해 보면 다음과 같습니다.

• Windows 7, 8, 8.1, 10 지원
• 바로 실행 가능한 exe 파일로 제공
• 가상 시리얼 포트(Virtual Serial Port)와 통신 가능
• 시리얼 포트를 위한 CTS, RTS, DTR, DSR, RI, CD 지원
• 파일 전송, 메시지 송/수신을 위한 TCP Server, Client 지원
• 파일 전송, 메시지 전송을 위한 UDP/IP 지원
• 무료로 사용 가능(일부 제약 조건 있음)
  • 개인 사용에 제한이 없음
  • 상업적 목적인 경우 웹 사이트 링크 게시해야 사용 및 배포 가능(자세한 내용은 홈페이지 참고)

Hercules SETUP utility 다운로드

프로그램을 다운로드하기 위해 아래 링크에 접속합니다.

다운로드: www.hw-group.com/software/hercules-setup-utility

Hercules SETUP utility | HW-group.com

링크 접속 후 아래의 다운로드 버튼을 클릭합니다.

다운로드 페이지 화면

다운로드가 완료되면 아래와 같이 실행 파일이 하나가 보입니다. 설치 필요 없이 프로그램이 바로 실행됩니다.

실행 파일

Hercules SETUP utility 프로그램 설명

프로그램을 실행하면 라이선스 정보가 표시됩니다. 다시 보기 싫다면 Don't show later를 체크하고 Close 버튼을 클릭합니다.

라이선스 정보 표시 화면

그리고 윈도우 보안 경고 메시지가 표시되는데요. 원활한 통신 테스트를 위해 액세스 허용 버튼을 클릭합니다.

윈도우 보안 경고 메시지

프로그램이 실행된 모습은 아래와 같습니다. 상단 메뉴에 UDP Setup부터 Serial, TCP Client, TCP Server, UDP까지 다양한 모듈을 제공하고 있습니다.

프로그램이 실행된 모습

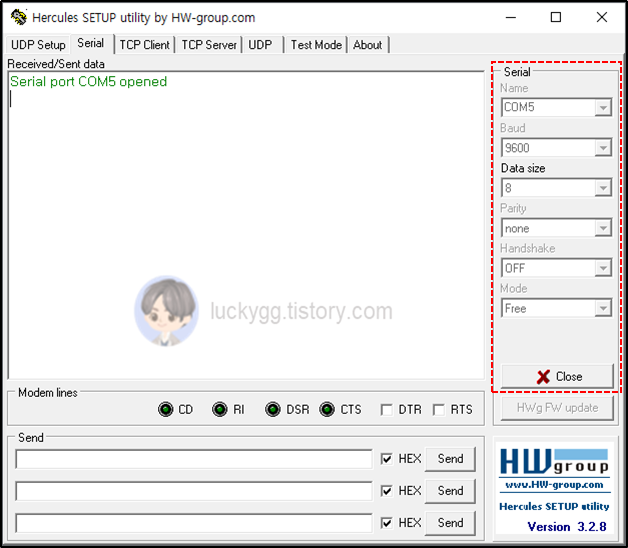

RS232 시리얼 통신의 경우, 포트의 정보 입력 후 Open 버튼을 클릭하면 아래와 같이 정상적으로 포트가 열리게 됩니다.

시리얼 통신이 열린 모습

메시지 전송은 프로그램 하단의 텍스트 박스에 입력하여 전송할 수 있습니다. HEX 및 ASCII 타입 모두 지원합니다. 아래 예시를 보면, 핑크색은 전송 메시지를 의미하고, 검은색은 수신 메시지를 의미합니다.

시리얼 통신 송/수신 화면

TCP Server 및 Client 테스트는 프로그램을 두 개 실행하여 확인 가능합니다. TCP 서버는 포트를 열어주고, TCP 클라이언트는 IP 주소와 포트를 입력하면 연결이 가능합니다. 그리고 메시지를 전송하면 채팅처럼 주고받을 수 있습니다.

TCP Server/ Client 메시지 송, 수신 화면

정리

이처럼 Hercules SETUP utility는 특정 장치와 통신 확인 또는 통신 모듈을 직접 개발했을 때 테스트하기에 아주 유용한 프로그램입니다. 이것 외에도 여러 무료 소프트웨어를 사용해 봤지만, 이만한 프로그램은 없는 것 같습니다.
